产品简介

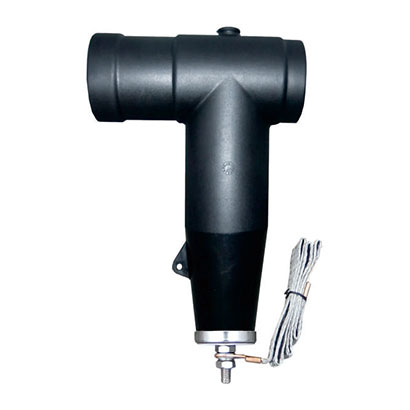

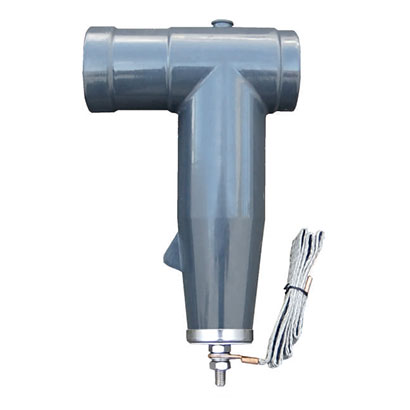

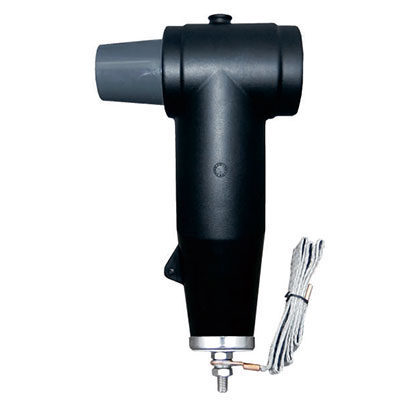

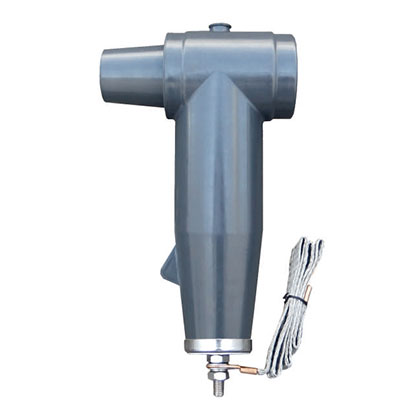

后插式避雷器和前插头或另外的后插头毗连，为电气装备提供过电压�；�。
在变压器中性点不接地系统（18/20kV）中使用的避雷器型号为：YH5WZ-32/85（电站型），YH5WX-34/90（线路型）。
在变压器中性点接地系统（12/20kV）中使用避雷器的型号为：YH5WZ-26/66（电站型），YH5WZ-32/85（线路型）。
产品特点
插头内置的避雷器内的阀片具有优异的非线性，使避雷用具有残压低，通流容量大，响应时间快，陡坡性平展，能有用的避免雷击，操作攻击及过电压�；�，确保输变电装备运行。
电气性能
电气性能 | ||||
项目 | 单位 | YH5WZ- 26/66 参数 | YH5WZ- 32/85 参数 | YH5WZ- 34/90 参数 |
系统标称电压 | kV | 20 | 20 | 20 |
避雷器额定电压 | kV | 26 | 32 | 34 |
一连运行电压 | kV | 20.8 | 25.6 | 27.2 |
直流1mA参考电压 | ≥kV | 37 | 47 | 50 |
徒波攻击残压 | ≤kV | 76 | 95 | 104 |
雷电攻击残压 | ≤kV | 66 | 85 | 90 |
操作攻击残压 | ≤kV | 56 | 75 | 80 |
力波攻击耐受 | A | 150 | 150 | 150 |
大电流攻击耐受 | kA | 65 | 65 | 65 |
注：该产品知足GB11032 、JB/T8952 要求
