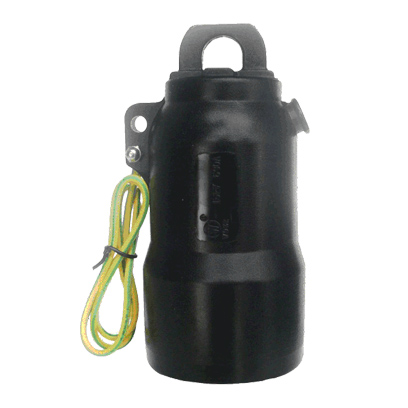

绝缘帽用于装备出线套管预留口 ，是套管的隶属配件。产品切合EN 50180&EN 50181标准。知足差别型号套管出线的使用需求。为电气装备的出线套管提供全绝缘、全密封�；� ，对不带电的套管提供防尘、防潮等密封�；�。
下载手册绝缘帽有多种规格可供选择 ，用于装备出线套管预留口 ，是套管的隶属配件。产品切合EN 50180&EN 50181标准。知足差别型号套管出线的使用需求。为电气装备的出线套管提供全绝缘、全密封�；� ，对不带电的套管提供防尘、防潮等密封�；�。
| 额定电压 | 15kV | 24kV | 35kV |
| 适用套管类型 | A 型 | C 型 | C 型、E型 |
| 工频耐压(AC) | 42kV/1min 39 kV/1min | 54kV/5min | 117kV/5min |
| 局部放电 | 15kV,≤10pC | 24kV,≤10pC | 45kV,≤10pC |
| 攻击电压(正负极性各15次) | 95kV | 125kV | 200kV |
| 屏障电阻 | ≤5000Ω | ≤5000Ω | ≤1000Ω |
| 注：该产品知足GB/T 12706.4 要求。 | |||

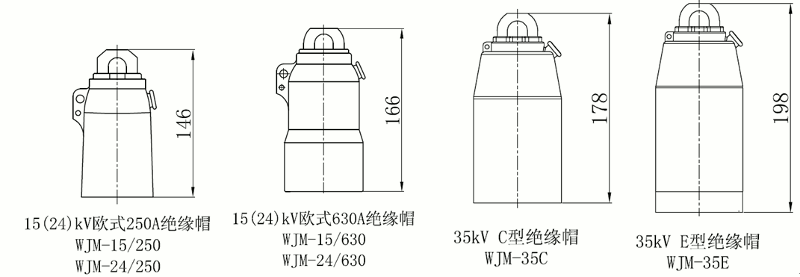

| 电压品级 | 适用装备套管类型 | 产品名称 | 型号 |
|---|---|---|---|
| 15kV | A型 | 15kV欧式250A绝缘帽 | WJM-15/250 |
| 15kV | C型 | 15kV欧式630A绝缘帽 | WJM-15/630 |
| 24kV | A型 | 24kV欧式250A绝缘帽 | WJM -24/250 |
| 24kV | C型 | 24kV欧式630A绝缘帽 | WJM -24/630 |
| 35kV | C型 | 35kV C型套管绝缘帽 | WJM-35/630-C |
| 35kV | E型 | 35kV E型套管绝缘帽 | WJM-35/600-E |
